Котел не работает от инвертора, генератора или зарядной станции или запускается иначе, чем от обычной сети? ТРГ-300 предназначен для случаев, когда котлу для корректной работы требуется определенная система L, N и PE.

Трансформатор гальванической развязки ТРГ-300 это прибор, который используется для корректной работы отопительных котлов для которых необходимым условием является наличие четкого нуля и фазы (т.е. 0 и 220В), и кроме этого электронная система таких котлов проверяет спад напряжения между нулевым и заземляющим.

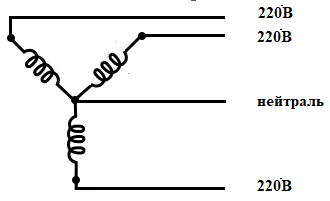

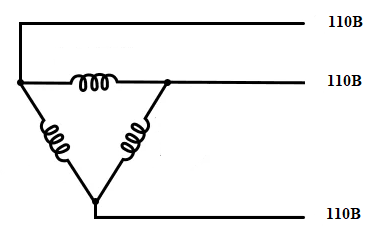

Устройство можно использовать в сетях электрического питания построенных по схеме треугольник рис.1 в которых выходное напряжение, присутствующее в розетке бытовых пользователей является суммой двух фаз по 110 В, т.е. схемой звезда рис.2.

Другой сферой использования прибора являются устройства альтернативных источников питания, а именно генераторов, инверторов, блоков бесперебойного питания и зарядных станций типа EcoFlow, Bluetti, Anker и т.д. Исходная схема формирования напряжения 220В построена способом результатом работы которого является получение напряжения подобной схеме изображенной на рис.1.

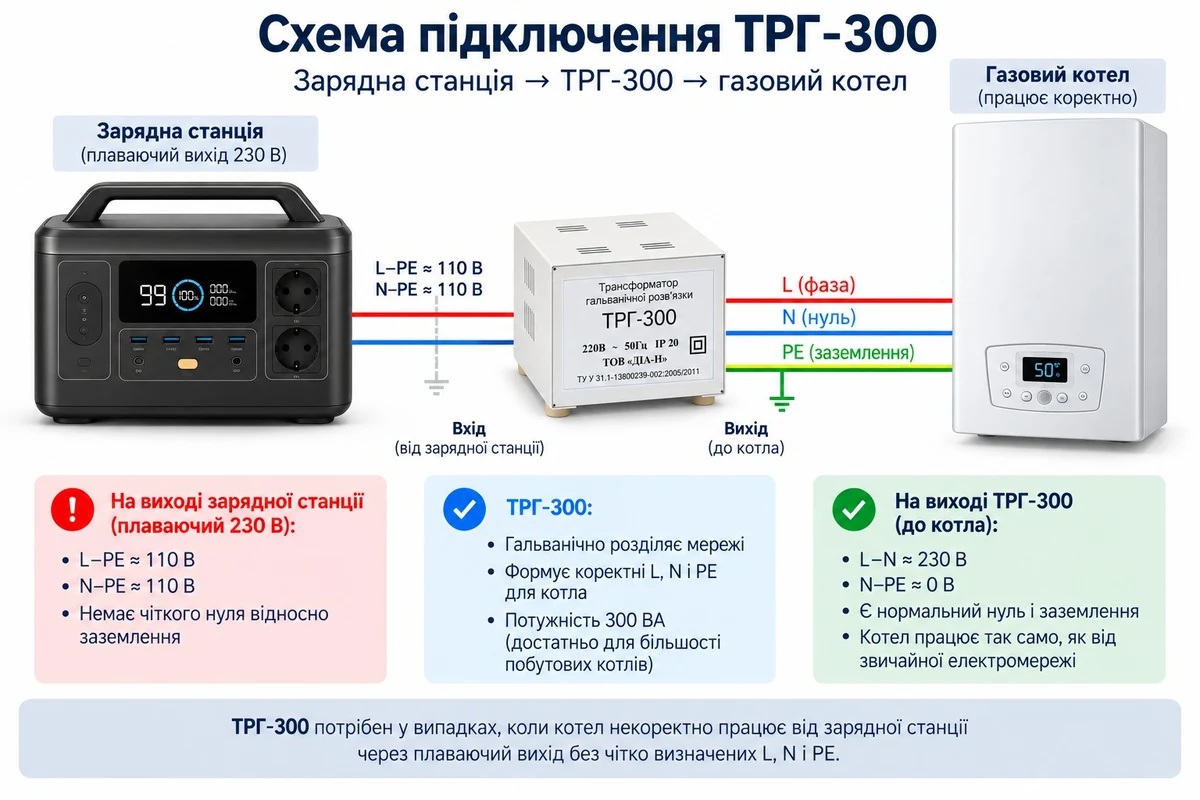

Использование ТРГ-300 является безопасным вариантом для создания необходимых условий работы отопительных котлов Viessmann, Protherm, Beretta и др.… от зарядных станций EcoFlow, Bluetti, Anker и т.д. благодаря полному отсутствию электрической связи между кабелем питания ТРГ-300, который включается в зарядную станцию ​​и розеткой ТРГ-300, в которую непосредственно включается котел отопления.

ВНИМАНИЕ!

Трансформатор не является прибором для защиты электрооборудования от колебаний и превышений уровня напряжения. Поэтому при использовании трансформатора ТРГ-300 для питания отопительных котлов необходимо использовать стабилизаторы напряжения, реле напряжения или другие защитные устройства для формирования безопасного уровня напряжения на входе трансформатора, поскольку это напряжение он передаст дальше непосредственно к котлу.
