При проектуванні електропроводки важливо передбачити захист не лише від короткого замикання та перевантаження, а й від витоку струму. Для цього в електричному щитку встановлюють ПЗВ або дифавтомат. Обидва пристрої допомагають знизити ризик ураження електричним струмом та виникнення небезпечних ситуацій, проте виконують різні функції.
Щоб правильно вибрати обладнання для квартири, приватного будинку чи комерційного приміщення, необхідно розуміти принцип роботи кожного пристрою, враховувати параметри мережі та особливості підключення. З’ясуймо, як відрізнити диф автомат від ПЗВ, коли вигідніше використовувати кожен варіант і на які характеристики звертати увагу перед покупкою.
Що таке ПЗВ і для чого він потрібен?

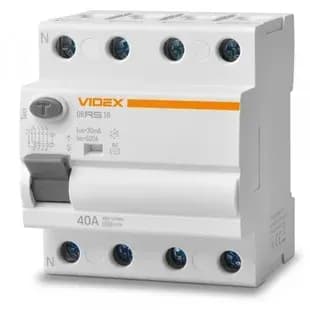

ПЗВ — пристрій захисного вимкнення, який контролює різницю між струмом, що проходить фазним і нейтральним провідником. Якщо частина струму йде непередбаченим шляхом, наприклад, через пошкоджену ізоляцію або тіло людини, виникає диференціальний струм. Коли його значення досягає встановленого порога, пристрій вимикає живлення.
Основний момент, навіщо потрібен ПЗВ, — захист від наслідків витоку струму. Він допомагає знизити ризик ураження електричним струмом та загоряння через деякі пошкодження проводки. При цьому звичайний ПЗВ не захищає лінію від перевантаження та короткого замикання. Для повноцінного захисту його використовують разом із автоматичним вимикачем.
При виборі ПЗВ враховують кілька параметрів. Номінальний струм показує, яке навантаження пристрій здатний тривалий час проводити в передбачених умовах. Диференціальний струм відключення визначає чутливість до витоку. Наприклад, значення 30 мА часто застосовують для додаткового захисту людей у побутових електричних мережах, а пристрої з іншими порогами вибирають з урахуванням призначення лінії та вимог проекту.
Що таке дифавтомат?

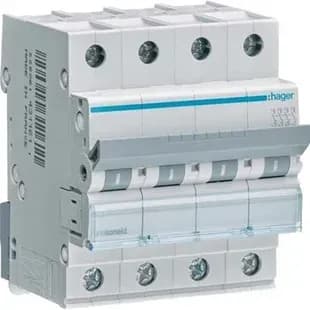

Дифавтомат, або диференціальний автоматичний вимикач, поєднує в одному корпусі функції ПЗВ та автоматичного вимикача. Він реагує як на диференціальний струм, так і на навантаження або коротке замикання.
Навіщо потрібний диф автомат? Таке рішення дозволяє захистити електричну лінію від кількох найпоширеніших аварійних ситуацій шляхом використання одного пристрою. Дифавтомат особливо зручний там, де простір у щитку обмежений або необхідно виділити окрему лінію для потужного електроприладу.
При підборі враховують номінальний струм, характеристику спрацьовування, здатність, що відключає, тип диференціального захисту і номінальний диференціальний струм. Ці параметри повинні відповідати навантаженню, перерізу кабелю та особливостям обладнання. Не можна вибирати пристрій лише за ціною або зовнішньою схожістю з іншим апаратом: невідповідні характеристики можуть призвести до недостатнього захисту.
ПЗВ та дифавтомат: основні відмінності
Головна відмінність полягає в обсязі захисту і в тому, як працює автомат ПЗВ та дифавтомат. ПЗВ контролює витік струму, а дифавтомат додатково відключає живлення при перевантаженні та короткому замиканні. Це впливає на схему електропостачання, місце і зручність пошуку несправностей.
Водночас жоден із варіантів не гарантує абсолютну безпеку за будь-яких несправностей. Правильний захист залежить від схеми мережі, стану проводки, параметрів обладнання та дотримання правил монтажу.
Багато користувачів цікавляться, як відрізнити ПЗВ від диф автомата. ПЗВ зазвичай має маркування номінального струму, наприклад 40 А і диференціального струму, наприклад 30 мА. На дифавтоматі додатково вказують характеристику спрацьовування автомата, наприклад C16, і здатність, що відключає, наприклад 6000 А. Однак, щоб точно розуміти, чим диф автомат відрізняється від ПЗВ, слід перевірити маркування і модель пристрою.
Що краще вибрати для квартири чи приватного будинку
З’ясувавши, чим відрізняється ПЗВ від дифавтомата, стає зрозуміло, що універсального рішення для всіх об'єктів немає. Вибір залежить від кількості електричних ліній, вільного місця у щитку, бюджету та вимог до локалізації несправностей.
ПЗВ у парі з автоматом зручно використовувати, якщо необхідно незалежно підібрати захист від надструмів та витоку. При спрацьовуванні одного з апаратів легко визначити характер проблеми: перевантаження, коротке замикання або диференціальний струм. Однак для цього потрібно правильно організувати схему та маркування ліній.
Дифавтомат підходить, коли важливі компактність та окремий захист кожної групи споживачів. Наприклад, його можна передбачити для лінії пральної машини, посудомийного обладнання чи розеток. Якщо виникає несправність, відключається відповідна лінія, а інші групи за правильно виконаної схеми продовжують працювати.
Вибираючи, що краще встановити ПЗВ чи дифавтомат, варто оцінити кілька практичних факторів. Вони допоможуть визначити, яке рішення буде зручнішим саме у вашій електричній мережі.
- Кількість ліній. При великій кількості груп зручно передбачати індивідуальний захист кожної лінії.
- Розмір щитка. Якщо місця замало, дифавтомати можуть допомогти раціональніше розмістити обладнання.
- Зручність обслуговування. Окремі пристрої дозволяють окремо замінити несправний автомат або ПЗВ.
- Вартість комплекту. Порівнювати потрібно ціну всього рішення, включаючи додаткові апарати та монтаж.
- Селективність. За наявності кількох ступенів захисту необхідно узгодити характеристики пристроїв, щоб при аварії вимикалася потрібна частина мережі.
Отже, обидва варіанти можуть забезпечити необхідний рівень захисту при правильному проектуванні. Важливіша не сама назва апарату, а його відповідність умовам експлуатації та грамотне під’єднання.
Чому варто вибрати ElektroKonyk?
При комплектації електричного щитка важливо підібрати сумісні апарати та врахувати особливості всієї мережі, а не купувати обладнання за одним параметром. В інтернет-магазині ElektroKonyk можна підібрати електротехнічні товари для монтажу та обслуговування електропроводки, зокрема низьковольтне обладнання, орієнтуючись на призначення обладнання та технічні вимоги проекту.
Перед оформленням замовлення варто звірити маркування, номінал та рекомендації виробника. Якщо виникають сумніви щодо сумісності пристроїв, зверніться до спеціалістів. Грамотно підібрані автомат, ПЗВ чи дифавтомат допоможуть організувати захист електричної мережі, спростити обслуговування щитка та знизити ризики, пов'язані з витоками струму, перевантаженнями та короткими замиканнями.
